زمانی‌که بخواهیم ورق‌های فلزی که به صورت کویل و یا رول هستند را به وزن‌های سبک‌تر تبدیل کنیم، عملیات نواربری بر روی آنها انجام می‌دهیم.به برش عرضی ورق نواربری گفته می شود.

البته که این عملیات به نام برش رول به رول نیز شناخته می‌شود. نوع دیگری از برش ورق به شکل طول نیز قابل انجام است که به آن برش شیت بری می‌گویند. تا انتهای این مطلب با ما همراه باشید تا اطلاعات کاملی در مورد نواربری به شما ارائه دهیم.

فایل صوتی نواربری

مدت زمان گوش دادن به این فایل حدود 5 دقیقه

نواربری ورق چیست؟

به جهت اینکه ورق‌های فولادی بتوانند خیلی راحت‌ در صنایع مختلفی مورد استفاده قرار بگیرند، در عملیات نواربری، به ابعاد مختلف در عرض و یا طول برش داده می‌شوند. به این ترتیب کویل‌های سنگین با استفاده از دستگاه‌های نواربری ورق به روش Roll Slitting به کویل‌های سبک و رشته‌های باریک تبدیل می‌شوند که در این صورت استفاده از آنها در صنایع مختلف راحت‌تر خواهد بود.

محدودیتی از نظر جنس ورق برای نواربری وجود ندارد؛ بنابراین می‌توان ورق‌های با جنس‌های : ورق گالوانیزه، ورق روغنی، ورق استیل، ورق سیاه، ورق رنگی و ورق آلومینیوم را در اندازه‌های مختلف عرضی برش داد.

روش های مختلف نواربری بر اساس شکل

انتخاب روش‌های نواربری، به میزان ضخامت ورق‌ها بستگی دارد. چنانچه ضخامت ورق بین 0.2 تا 3 میلی‌متر باشد، از روش نواربری نازک، اگر بین 3 الی 6 میلی‌متر باشد از روش نواربری متوسط و اگر ضخامت آن بین 4 الی 8 میلی‌متر باشد، از روش نواربری ضخیم استفاده می‌شود.

اما نواربری ورق بر اساس شکل برش به دو روش انجام می‌گیرد که شامل روش پیچشی و روش ثابت هستند. در ادامه به توضیح هریک از آنها می‌پردازیم.

الف)نواربری پیچشی

ورق‌های فولادی را می‌توان با استفاده از دستگاه‌های نواربری که تیغه تیزی دارند، برش داد.در عملیات نواربری به روش پیچشی، کویل‌های ورق بعد از قرار گرفتن بر روی رول‌گیر، باز شده و بر روی خط نواربری قرار می‌گیرد. برای استفاده از روش پیچشی می‌بایست رول ورق با استفاده از دستگاه رول‌گیر باز شده و بر روی دستگاه قرار بگیرد.

زمانی‌که این ورق‌ها از تیغه‌های دستگاه نواربر عبور می‌کنند، در اندازه‌های مشخصی که از قبل برای دستگاه تعریف شده، برش داده می‌شوند. درنهایت این ورق‌ها در اندازه‌های کوچکتر و با وزن سبک‌تر به شکل رول از دستگاه خارج می‌شوند.

ب)نواربری ثابت

در نواربری ورق های فلزی به روش ثابت برخلاف ورش پیچشی، دیگر ورق‌ها از رول باز نمی‌شوند. درواقع کویل‌های ورق بر روی دو غلتک می‌چرخد و در این زمان، تیغه‌های دستگاه عملیات نواربری را از سمت عرض برش می‌دهند.

بدیهی است چنانچه کویل‌های ورق‌ها سنگین‌تر باشند، برای نواربری نیز به تیغه‌های بزرگتری نیاز خواهند داشت. ازهمین رو از روش نواربری به روش ثابت برای کویل‌های سبک و کم قطر استفاده می‌شود.

روش های متداول برش و نواربری ورق

نوارکاری ورق با استفاده از دستگاه‌های مخصوص، به سه روش رایج انجام می‌شود که در ادامه به توضیح هریک از آنها خواهیم پرداخت.

1.برش لیزری

با بکارگیری این روش، می‌توان ورق‌ها را در ضخامت‌های مختلف برش داد. از مزیت‌های این روش می‌توان به سرعت بالا و دقت در برش اشاره کرد. همچنین استفاده از این روش موجب می‌شود تا لبه‌های ورق‌های فولادی با دقت، سرعت و کیفیت بسیار بالایی انجام شود.در این روش برش ورق های نازک انجام نمی شود.

2.برش پلاسما

این روش برای برش ورق‌های فولادی و آلومینیومی با ضخامت‌های بالا که در صنایع سنگین مورد استفاده قرار می‌گیرد، مناسب است.وبرای ورق های نازک قابل استفاده نیست.

3.برش با تیغه

یکی از روش‌های سنتی که از آن برای برش ورق‌های فولادی بکار می‌رود، برش با تیغه است. عموما صنایعی که کوچک هستند و حجم برش ورق‌ها کم است، از این روش استفاده می‌کنند.در این روش ورق های ضخیم قابل برش نیستند.

4.برش با روش EDM

برش با استفاده از روش تخلیه الکتریکی با نام اختصاری EDM برای فولادهایی با آلیاژهای خاص کاربرد دارد. همچنین صنایعی مانند قالب‌سازی نیز از این روش برای برش ورق‌های فولادی استفاده می‌کنند.

5.قالب برش

عموما از این روش برای برش ورق‌های فولادی سخت و همچنین برای قطعات انبوهی که قرار است با الگوی مشخصی برش داده شوند، مورد استفاده می‌گیرد.

6.نواربری ورق

سرعت و دقت استفاده از این روش به اندازه‌ای است که می‌توان انواع ورق‌های فولادی را با کمترین میزان ضایعات برش داد. با این روش، قائدتاٌ لبه‌های ورق بسیار تمیز و صاف برش داده شده که همین امر موجب می‌شود تا برای برش انبوه ورق‌های فولادی نیز بکار گرفته شود.

دستگاه های نواربری

دستگاه‌های نواربری یا همان اسلیتر، قادر هستند تا رول‌های ورق را با ضخامت‌های مختلف برش دهند. اینکه برای نواربری ورق‌ها از کدام دستگاه استفاده شود، به عوامل مختلفی مانند نوع و ضخامت ورق و همچنین نیاز مشتری بستگی دارد.

سرعت دستگاه‌های نواربر چیزی در حدود 120 متر در هر دقیقه است. دستگاه‌هایی که عملیات نواربری را انجام می‌دهند، قادر هستند تا ورق‌های فلزی با ضخامت 0.2 تا 3.6 میل را در عرض‌های 15 تا 1500 میل برش دهند. البته که کویل های فلزی را می‌توان با قطرهای خارجی و داخلی و کماکان باتوجه به مدل دستگاه نواربری برش داد.

دستگاه‌های مختلف خمکاری

دستگاه‌های مختلفی هستند که با استفاده از آنها فرآیند برش و نواربری انجام می‌شود. کاربرد هرکدام از این دستگاه‌ها با دیگری متفاوت است. از انواع دستگاه‌های خمکاری و برش می‌توان به موارد زیر اشاره کرد:

دستگاه خم کن برقی
دستگاه خم کن دستی
دستگاه خم کن هیدرولیکی
دستگاه خم کن ستونی

چه ورق هایی امکان خمکاری دارند؟

با استفاده از دستگاه‌های خمکاری می‌توان ورق‌هایی با جنس‌های مختلف را نورد و خم کرد. از انواع ورق‌ها می‌توان به ورق آهن، ورق آلومینیوم، ورق استیل و ورق گالوانیزه اشاره کرد.

ورق های نواربری چه کاربردی دارند؟

از آنجایی که ورق‌های نواربری شده از ابعاد کوچکتری برخوردار هستند، می‌توان از آنها در صنایع مختلفی استفاده کرد. از کاربرد ورق‌های نواربری شده می‌توان موارد زیر را مثال زد:

استفاده در صنایع حرارتی و برودتی
بکارگیری برای ساخت تانکر و بشکه‌سازی
ساخت ریل کابینت
بکارگیری برای ساخت یراق‌آلات صنعتی
صنعت ساختمان‌سازی
تولید رابیتس
ساخت پنجره‌های UPVC
تولید لوازم خانگی
بشکه‌سازی
یراق‌آلات صنعتی
ساخت تسمه های بسته بندی و …

خمکاری ورق چه مزایایی دارد؟

خمکاری ورق های فولادی قطعا مزایای زیادی به همراه دارند؛ به همین دلیل است که صنایع مختلف برای تولید قطعات خود، ورق‌های فلزی مورد نیاز خود را با استفاده از دستگاه‌های خمکاری، خم زده و فرم و شکل جدید می‌دهند. در ادامه به مزیت‌های خمکاری ورق‌ها می‌پردازیم.

1.پایین بودن میزان خطای مونتاژ

ورق‌هایی که خمکاری شده و یا برش داده می‌شوند، عموما به اصلاح کردن در زمان مونتاژ کمتر نیاز دارند. چنین موضوعی موجب کاهش هزینه‌های تولید و همچنین صرفه‌جویی در زمان خواهد شد.

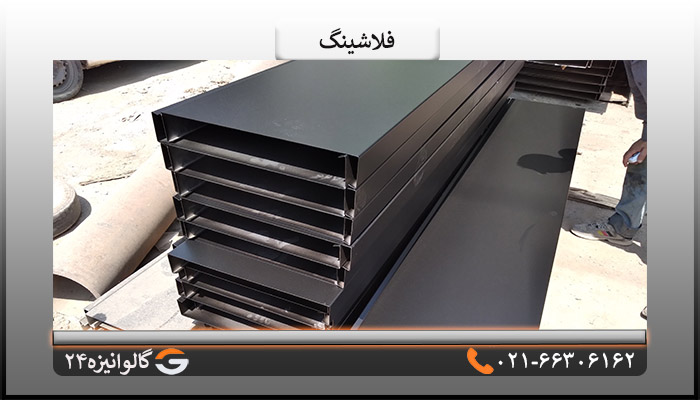

در تولیدات ساختمانی نیز وقتی در کارگاه عملیات برش و خم انجام می پذیرد ،در ساختمان زمان هدر نرفته و فقط محصولاتی مانند فلاشینگ نصب می شوند.این امر باعث می شود خطای کار به میزان چشمگیری کاهش پیدا کند.

2.امکان تولید قطعات مختلف در صنایع گوناگون

خمکاری و برش ورق، این امکان را ایجاد می‌کند تا صنایع مختلف از صنعت ساختمان ،خودرو و کشتی‌سازی گرفته تا تولید لوازم خانگی، برای تولید قطعات ریز و درشت، ورق‌های فولادی در جنس‌های مختلف را برش و فرم دهند. تولیدات قطعات فلزی از ورق با استفاده از نواربری یا رشته بری سرعت اجرا و تولید را به شدت افزایش می دهد.

3.بالا بودن میزان دقت

دقتی که در زمان خمکاری ورق‌ها صورت می‌گیرد، از دیگر مزایای برش نواربری به شمار می‌آید. چنین ویژگی مثبتی موجب می‌شود تا قطعات تولید شده مطابق با طراحی اولیه برش داده شوند و درصد خطا تقریبا صفر خواهد بود.

4.صرفه جویی در هزینه تولید قطعات

خمکاری ورق های رشته بر شده در مقایسه با دیگر روش ها، از تولید مواد اضافه جلوگیری می‌کند که در نهایت موجب کاهش هزینه‌هایی چون مواد اولیه ،نیروی کار انسانی و انرژی خواهد شد.

عملیات نواربری چگونه انجام می شود؟

در این قسمت به شکل یک ویدئو، عملیات نواربری را به شما نشان خواهیم داد:

قیمت ورق نواربری یا رشته بری ورق

عوامل زیادی در تعیین قیمت ورق نواربری شده تاثیر دارد که از میان آنها می‌توان به جنس ورق ؛ضخامت ورق و حجم سفارش اشاره کرد. از همین رو قیمت اجرت نواربری نوسان خواهد داشت. برای دریافت اطلاعات لازم در خصوص قیمت و همچنین دریافت مشاوره می‌توانید با کارشناسان فروش مجموعه گالوانیزه24 تماس بگیرید.

سخن پایانی

خمکاری و برش را می‌توان در دسته پرطرفدارترین روش‌های شکل‌دهی ورق‌ها دانست. چنین موردی موجب شده تا صنایع مختلفی مانند کشتی‌سازی، ساختمان‌سازی، تجهیزات صنعتی، خودروسازی و تولید لوازم خانگی از این روش استفاده کنند. با خمکاری ورق نواربر شده می‌توان ورق‌های فولادی با ضخامت‌های مختلف سرعت تولیدات را افزایش داد.

ورق‌های فولادی را می‌توان با جنس‌های مختلفی مانند گالوانیزه، مس، آلومینیوم، آهن و ورق روغنی نواربری کرد. بطور کلی دو روش برای نواربری وجود دارد که انتخاب آنها به میزان ضخامت و سبک و یا سنگین بودن کویل بستگی دارد.

از ورق‌های نواربری شده در صنایع مختلفی مثل صنایع ساختمان‌سازی، ساخت لوازم خانگی، بشکه سازی، یراق آلات صنعتی و غیره استفاده می‌شود.که این روش برش سرعت کار را بالا برده و موجب کاهش هزینه های تولید می شود.

سوالات متداول

کدام نوع از ورق‌های فلزی را می‌توان نواربری کرد؟

دستگاه‌های رشته بری می‌توانند عملیات نواربری را بر روی ورق‌های فلزی با جنس های مختلف گالوانیزه، آهنی، روغنی، استیل، مسی و آلومینیومی انجام دهند.

در چه صنایعی از ورق‌های نواربری شده استفاده می‌شود؟

در صنایع مختلفی مانند صنعت ساختمان‌سازی، ساخت لوازم خانگی، صنایع الکتریکی و حرارتی،صنایع خودروسازی، ساخت پنجره های یوپی وی سی و یراق آلاتی مانند ریل کابینت یا تسمه های بسته بندی استفاده می‌شود.

در ادامه چند نمونه از عملیات نواربری را به شما نمایش خواهیم داد.
