قوطی پروفیل چیست؟

قوطی پروفیل مقاطع فولادی تو خالی با سطح مقطع مربع یا مستطیل هستند که در صنایع مختلف به ویژه ساختمان‌سازی کاربرد گسترده‌ای دارند. این مقاطع به دلیل استحکام بالا و وزن مناسب، گزینه‌ای ایده‌آل برای تقویت سازه‌ها محسوب می‌شوند. قوطی های پروفیل یکی از بهترین مصالح ساختمانی هستند که می‌توانند سالهای سال، سازه و یا ماشین‌آلات را مستحکم و پابرجا نگهدارند.معمولا قوطی پروفیل با جنس آهنی کاربرد و مصارف بیشتری دارد.

تاریخچه تولید قوطی پروفیل

در قرن های گذشته برای استحکام بخشی به سازه و ساختمان از تنه درختان ،الوار و انواع چوب استفاده می شد.با ظهور انقلاب صنعتی و به دنبال آن تحول در ساخت آهن و و ورقه های فلزی بشر را به سمت تولید قوطی های فلزی یا قوطی پروفیل سوق داد.تولید قوطی پروفیل به دهه‌های گذشته برمی‌گردد. با پیشرفت فناوری و نیاز روزافزون به مقاطع فولادی با کیفیت، فرآیند تولید این مقاطع فولادی با کیفیت نیز بهبود یافت.

امروزه، قوطی پروفیل‌ها در ابعاد و ضخامت‌های متنوعی تولید می‌شوند تا پاسخگوی نیازهای مختلف صنایع باشند.

کاربرد قوطی پروفیل

قوطی‌های پروفیل به دلیل استحکام بالا، وزن سبک، قابلیت جوشکاری و فرم‌پذیری خوب، در صنایع مختلف کاربرد گسترده‌ای دارند. در ادامه به مهم‌ترین موارد استفاده از قوطی پروفیل اشاره می‌کنیم:

1.صنعت ساختمان‌سازی و سازه‌های فلزی

• اسکلت‌سازی فلزی (قاب‌های فولادی برای ساختمان‌های مسکونی، تجاری و صنعتی)
• سازه‌های فضاکار (مثل سقف‌های بزرگ سالن‌ها، استادیوم‌ها و فرودگاه‌ها)
• پل‌های عابر پیاده و پل‌های جاده‌ای
• ستون‌ها و تیرهای باربر در سازه‌های فلزی
• داربست‌های ساختمانی (به دلیل سبکی و مقاومت بالا)

2. صنعت خودروسازی و حمل‌ونقل

• شاسی و قاب‌های ساختاری خودروها
• ساخت کامیون‌ها، تریلی‌ها و واگن‌های قطار
• قفسه‌بندی و بدنه‌سازی وسایل نقلیه باری

3.مبلمان و دکوراسیون

• ساخت پایه میز، صندلی و مبلمان اداری
• قاب‌های تزئینی و پارتیشن‌های فلزی
• طراحی دکوراسیون مدرن و صنعتی

4.صنایع نفت، گاز و پتروشیمی

• ساخت پایه‌های دکل‌های حفاری
• لوله‌کشی و سازه‌های نگهدارنده در پالایشگاه‌ها
• سکوهای دریایی و اسکله‌ها

۵. کشاورزی و صنایع وابسته

• ساخت گلخانه‌ها و سازه‌های کشاورزی
• قاب‌های ماشین‌آلات کشاورزی
• سیستم‌های آبیاری تحت فشار

6. انرژی‌های نو

• ساخت پایه‌های پنل‌های خورشیدی
• برج‌های نیروگاه‌های بادی

7.صنایع نظامی و دفاعی

• ساخت سازه‌های موقت نظامی
• بدنه خودروهای زره‌پوش
• ساخت ایستگاه پرتابه موشک

۸. کاربردهای عمومی و روزمره

• ساخت منازل مسکونی ،اتاقک ،سقف شیروانی و …
• ساخت قفسه‌های انبار و رک‌های صنعتی
• پایه تابلوهای تبلیغاتی و چراغ‌های خیابانی
• نرده‌های فلزی و حفاظ ساختمان‌ها

جمع‌بندی

قوطی پروفیل به دلیل تنوع سایز، شکل و کارایی بالا، یکی از پرکاربردترین مصالح فولادی در صنایع مختلف است. از ساختمان‌های بلندمرتبه تا سازه‌های موقت، این محصول نقش کلیدی در توسعه صنعتی و عمرانی ایفا می‌کند.

نحوه تولید قوطی پروفیل

قوطی پروفیل که در دسته لوازم شیروانی قرار دارد، به‌طور کلی از فولاد یا ورق‌های فلزی با جنس ST37 ، ST22 ، ST52 ساخته می‌شوند و فرآیند تولید آنها به شیوهای دقیق واستاندارد انجام می‌شود.

قوطی پروفیل علاوه بر جنس آهنی که در بالا به آن اشاره کردیم از جنس گالوانیزه و نورد سر یا روغنی هم قابل تولید است.

در فرآیند تولید قوطی پروفیل، مراحل مخلتفی از جمله برش، شکل‌دهی، جوشکاری و تکمیل نهایی صورت می‌گیرد. در ادامه مراحل تولید قوطی پروفیل را به تقصیل توضیح می‌دهیم.

1- انتخاب مواد اولیه

در ابتدا، ورق‌های فولادی از کارخانه‌های فولاد تهیه می‌شوند. این ورق‌ها معمولاً از جنس فولاد کربنی با ضخامت‌های مختلف هستند که بسته به نیاز مشتری و مشخصات پروژه، انتخاب می‌شوند.

این ورق‌ها باید دارای کیفیت بالا و مقاومت مطلوب باشند تا قوطی پروفیل‌های تولید شده استحکام و عمر طولانی داشته باشند.جنس ورق مورد استفاده می تواند آهنی ،نورد سرد یا روغنی و گالوانیزه باشد.

علاوه بر جنس های متداول که گفته شد و مجموعه گالوانیزه 24 امکان تولید و ثبت سفارش آنها را دارد،قوطی پروفیل آلومینیومی و قوطی پروفیل استیل هم در بازار موجود می باشد.

2- برش ورق فولادی

در این مرحله، ورق فولادی به اندازه‌هایی که برای تولید قوطی پروفیل نیاز است، بریده می‌شود. این برش‌ها معمولا به صورت نوارهای عرضی بلند و با اندازه های مشخصی انجام می‌شود. برش می‌تواند به صورت دستی یا با استفاده از ماشین‌آلات خودکار مانند دستگاه‌های برش انجام گیرد.

3-فرآیند شکل دهی

پس از برش ورق، مرحله شکل‌دهی شروع می‌شود. ابتدا ورق ها به صورت عرض نورد شده و به شکل لوله در می آیند.سپس مجدد غلط خورده و در این مرحله، نوارهای فلزی به شکل قوطی پروفیل درآورده می‌شوند. این فرآیند معمولاً با استفاده از دستگاه‌های فرم‌دهی سرد انجام می‌شود که نوارهای فلزی را به شکل مربع یا مستطیل خم می‌کنند.

دستگاه‌های فرم‌دهی معمولاً از غلتک‌های فلزی برای این کار استفاده می‌کنند.

4-جوشکاری

در این مرحله دو لبه نوارهای فلزی که به وسیله غلتک‌ها به شکل قوطی درآمده‌اند، به وسیله جوشکاری به یکدیگر متصل می‌شوند. جوشکاری می‌تواند به روش‌های مختلفی ازجمله جوشکاری الکتریکی انجام شود.

در این  مرحله اطمینان حاصل می‌شود که اتصال جوش‌ها محکم و بدون نقص باشد تا استحکام قوطی پروفیل حفظ شود.یکی از مهم ترین مراحل تولید قوطی پروفیل، مرحله جوشکاری است که کیفیت این مرحله کیفیت کرخانه های مختلف را از هم متمایز می کند.

5-سردکاری و شکل‌دهی نهایی

پس از جوشکاری، قوطی پروفیل به طول کامل شکل می‌گیرد. در این مرحله، برخی از قوطی‌ها ممکن است برای به دست آوردن شکل و ابعاد دقیق‌تر، به دسگاه‌های کشش سرد وارد شوند. کشش سرد به قوطی پروفیل‌ها کمک می‌کند تا ابعاد دقیق‌تری داشته باشند و از نظر ظاهری صاف‌تر و یکدست‌تر شوند.برخی پروفیل ها لبه گرد و برخی داریای لبه قائم یا اصطلاحا تیز هستند.

6-برش به طول نهایی

پس از شکل‌دهی نهایی، قوطی پروفیل‌ها به طول‌های مشخص برش داده می‌شوند. این طول‌ها معموملا به‌صورت استاندارد و بر اساس نیاز پروزه‌ها درنظر گرفته می‌شوند. معمولاد طول‌های استاندارد قوطی پروفیل 6 متر و 12 متر است، ولی در صورت نیاز، این مقاطع قابل برش به طول‌های مختلف خواهند بود.

7-آزمایش کیفیت

پس از تولید قوطی پروفیل، آنها باید مورد آزمایش‌های کیفیت قرار گیرند. آزمایش‌ها شامل بررسی ضخامت دیواره‌ها، مقاومت جوش‌ها، ابعاد و ظاهر نهایی قوطی پروفیل‌ها هستند.

این مراحل به منظور اطمینان از کیفیت نهایی محصولات و مطابق بودن آن با استانداردهای مورد نظر انجام می‌شود.

8- پوشش‌دهی (اختیاری)

درصورتی‌که قوطی پروفیل‌ها نیاز به محافظت در برابر خوردگی داشته باشند، می‌توانند در این مرحله پوشش‌دهی شوند. یکی از روش‌های رایج برای محافظت از قوطی پروفیل‌ها، گالوانیزه کردن آنها است . در این فرآیند، قوطی پروفیل‌ها در حمام روی (زینک) غوطه‌ور شده و لایه‌ای از روی بر سطح آنها ایجاد می‌شود که از زنگزدگی جلوگیری می‌کند.

9-بسته بندی و ارسال

پس از اتمام فرآیند تولید و تضمین کیفیت، قوطی های پروفیل‌ آماده بسته‌بندی و ارسال برای مشتریان هستند. این مقاطع به طور معمول در بسته‌های استاندارد 1 تا 2 تنی قرار می‌گیرند و برای ارسال به محل‌های مختلف حمل می‌شوند.

انواع قوطی پروفیل

قوطی پروفیل‌ها را می‌توان بر اساس شکل مقطع و کاربرد به دسته‌های زیر تقسیم‌بندی کرد:

الف)انواع قوطی پروفیل بر اساس شکل مقطع:

قوطی پروفیل مربع (SHS): دارای سطح مقطع مربعی شکل که برای ساخت اسکلت‌های فلزی و نرده‌ها استفاده می‌شوند.

قوطی پروفیل مستطیل (RHS): با سطح مقطع مستطیلی که در ساخت درب و پنجره، نرده‌های حفاظ و ستون‌ها کاربرد دارند.

ب)انواع قوطی پروفیل بر اساس کاربرد:

ساختمانی: مناسب برای ساخت درب و پنجره، نرده‌ها و اسکلت‌های فلزی سبک

صنعتی: با ابعاد و ضخامت‌های بیشتر، مناسب برای ساخت سازه‌های سنگین‌تر مانند پل‌ها و سوله‌ها

دکوراتیو: با ضخامت های کمتر مناسب لوازم دکوری و صنایع مبلمان

کشاورزی: قوطی های پروفیل گالوانیزه مناسب برای احداث گلخانه ها

مشخصات فنی و ابعاد قوطی پروفیل

ابعاد و ضخامت قوطی پروفیل‌ها بسته به نیاز پروژه و استانداردهای موجود متغیر است. برای مثال، قوطی‌های پروفیل از ضخامت 0/70 میل تا 6 میل و با ابعاد 100*20 میلی‌متر تا 130*200 میلی‌متر با ضخامت‌های مختلف تولید می‌شوند. همچنین طول استاندارد این مقاطع معمولاً 6 متر و 12 متر است که می‌توان بر اساس سفارش مشتری نیز برش داد.

قوطی پروفیل بر اساس جنس:

قوطی پروفیل آهنی ، قوطی پروفیل گالوانیزه ،قوطی پروفیل روغنی (مبلی) ، قوطی پروفیل آلومینیومی ، قوطی پروفیل استنلس استیل

قوطی پروفیل فولادی (معمولی):

رایج‌ترین نوع در ایران قوطی پروفیل آهنی است که معمولا با ضخامت 2 میلی متر کاربرد وسیع تری دارد.

مقاوم، قابل جوشکاری، مناسب برای اغلب سازه‌های ساختمانی

قوطی پروفیل نورد سرد یا روغنی (قوطی مبلی):

وزن بسیار سبک ، قیمت اقتصادی و بسیار مناسب

خم پذیری و شکل دهی ساده

قوطی پروفیل فولادی (معمولی):

قوطی پروفیل آلومینیومی:

وزن سبک، مقاوم در برابر زنگ‌زدگی

پرکابرد در نما، پنجره و مبلمان فلزی.

قوطی پروفیل گالوانیزه:

پوشش روی دارد (در برابر زنگ‌زدگی مقاوم)

مناسب برای استفاده در فضاهای باز و مرطوب (سایبان، گلخانه و …)

قوطی پروفیل استنلس استیل:

مقاوم در برابر خوردگی شدید

مورد استفاده در صنایع غذایی، پتروشیمی و مکان‌هایی با شرایط خاص.

وزن قوطی پروفیل

وزن قوطی پروفیل‌ها به ابعاد، ضخامت و جنس آنها بستگی دارد. برای محاسبه وزن هر متر از قوطی پروفیل می‌توان از فرمول زیر استفاده کرد:

به عنوان مثال، برای قوطی پروفیل با ابعاد 40*40 میلی‌متر و ضخامت 3 میلی‌متر، وزن هر متر طول به صورت تقریبی محاسبه می‌شود.

کاربردهای قوطی پروفیل

قوطی پروفیل به دلیل استحکام و شکل مناسب، در بخش‌های مختلفی به کار می‌روند:

ساختمان‌سازی: در ساخت اسکلت‌های فلزی، درب و پنجره،نرده‌ها و ستون‌ها

صنایع خودروسازی: در تولید قطعات بدنه خودرو به دلیل وزن سبک و استحکام بالا

ساخت تجهیزات شهری: برای تولید نیمکت‌ها و چراغ‌های خیابانی

مزایای استفاده از قوطی پروفیل

مزایای استفاده از قوطی پروفیل

• مقاومت بالا در برابر فشار و خمش
• وزن کمتر نسبت به مقاطع توپر (صرفه‌جویی در هزینه و مصالح)
• نصب سریع و امکان جوشکاری و مونتاژ آسان
• قابلیت تولید در ابعاد و ضخامت‌های مختلف
• عمر طولانی به‌ویژه در انواع گالوانیزه و ضدزنگ
• انعطاف‌پذیری بالا برای تولید در اشکال مختلف
• قیمت مناسب و به صرفه
• قابلیت بازیافت 100 درصدی

معایب استفاده از قوطی پروفیل

حمل و نقل گران تر به دلیل طول بار

حساسیت به خوردگی: در صورت عدم محافظت مناسب، ممکن است دچار زنگ‌زدگی شوند.

نکات مهم در خرید قوطی پروفیل

استانداردها: اطمینان از مطابقت محصول با استانداردهای ملی و بین‌المللی

کیفیت مواد اولیه: توجه به جنس و ترکیبات فولاد به کار رفته

قیمت: مقایسه قیمت‌ها باتوجه به کیفیت و خدمات پس از فروش

موجودی و تامین به موقع: اطمینان از موجودی کافی و امکان تامین در زمان مورد نیاز

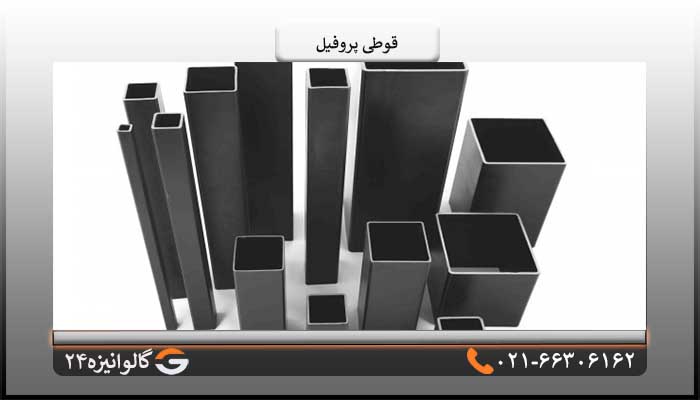

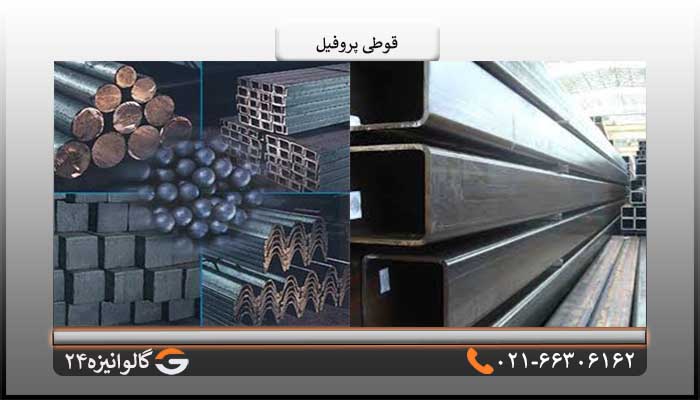

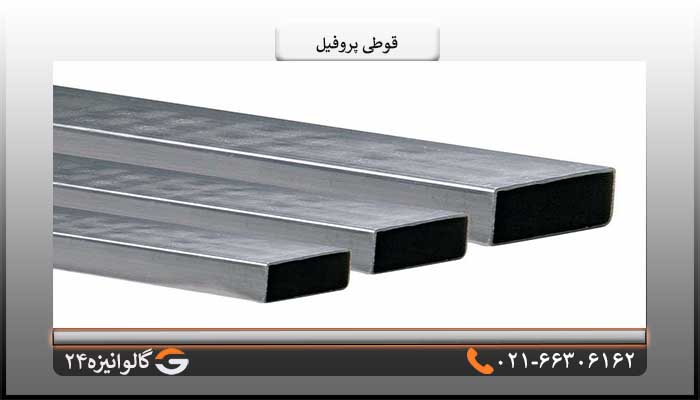

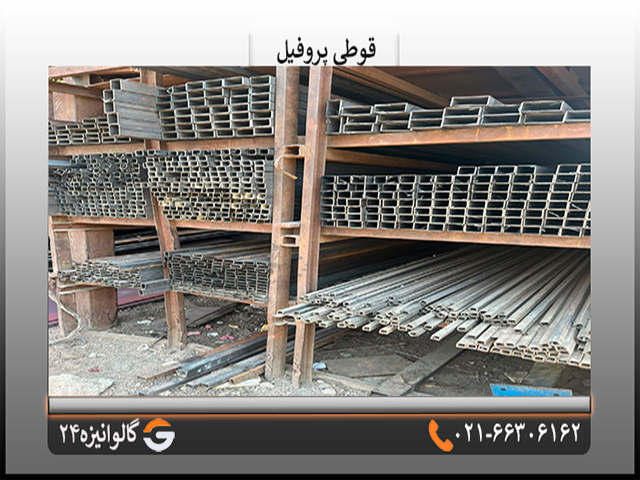

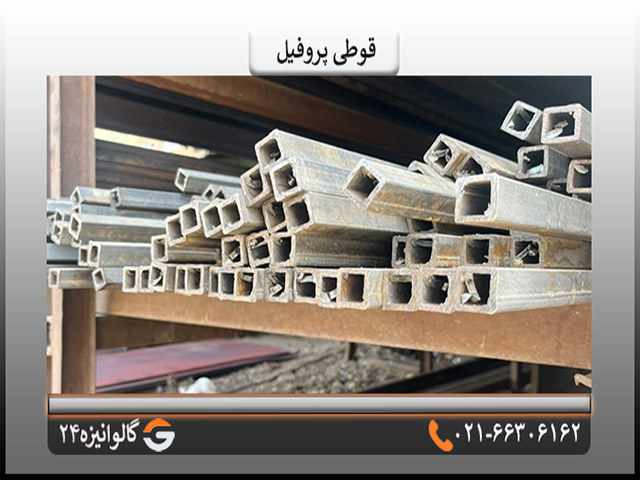

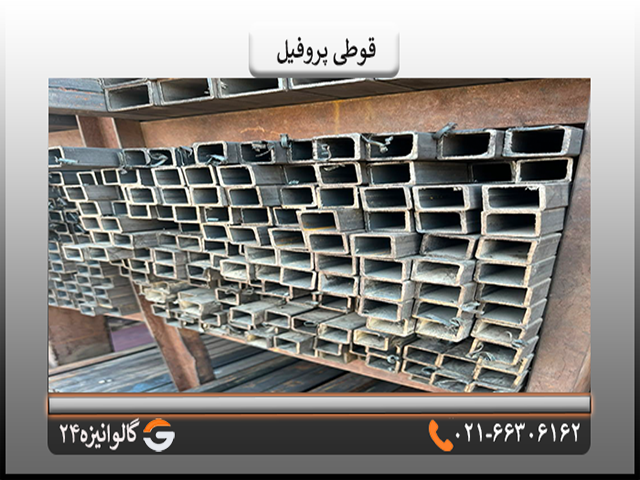

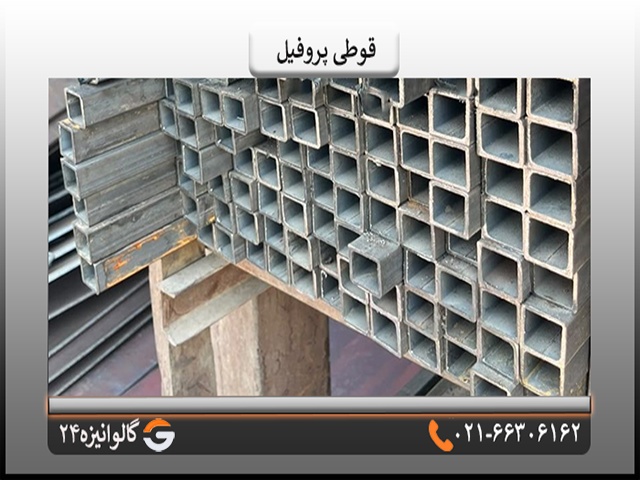

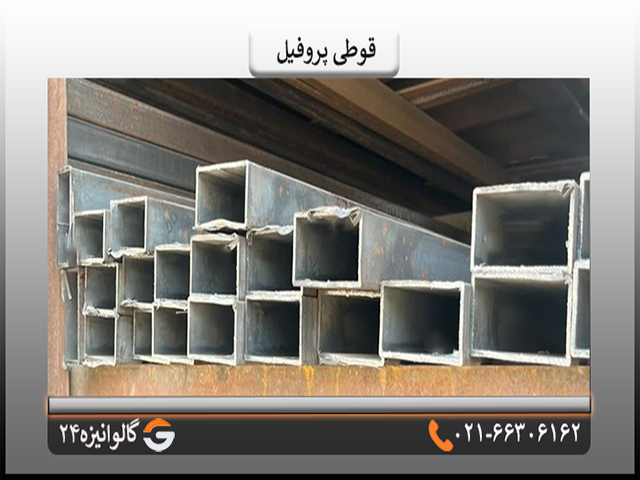

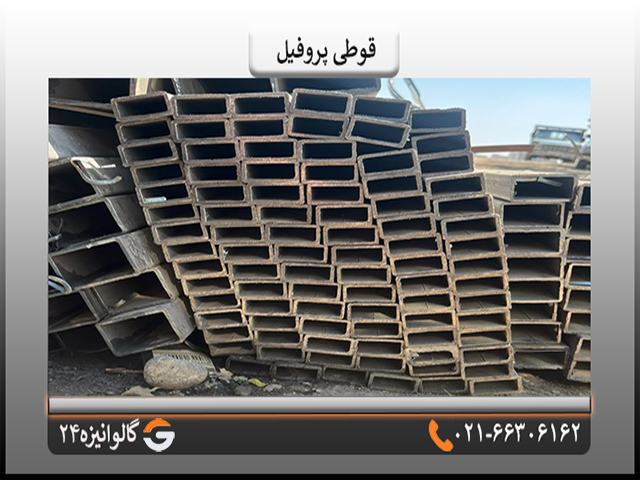

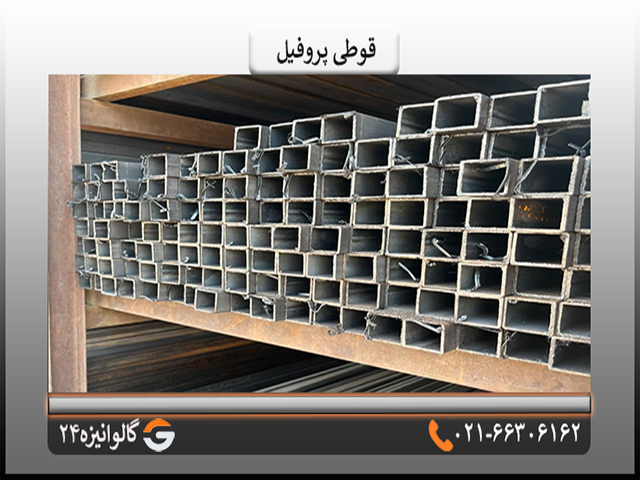

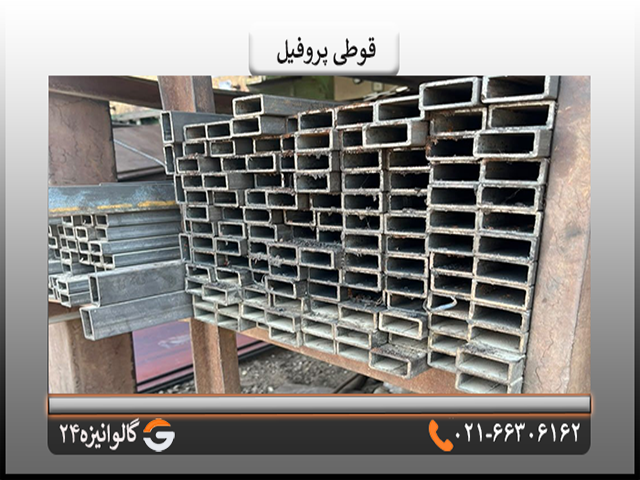

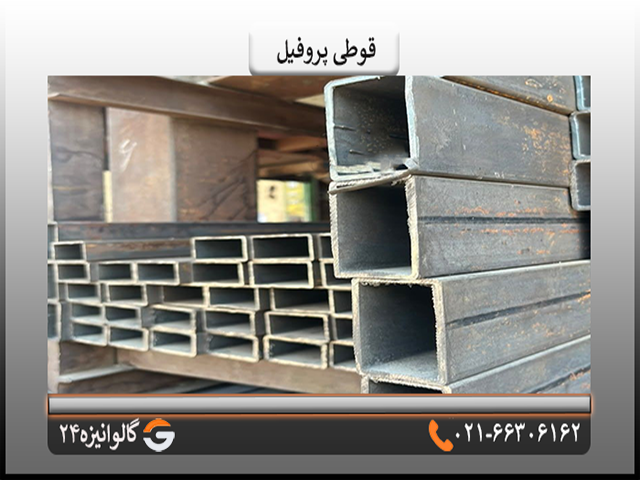

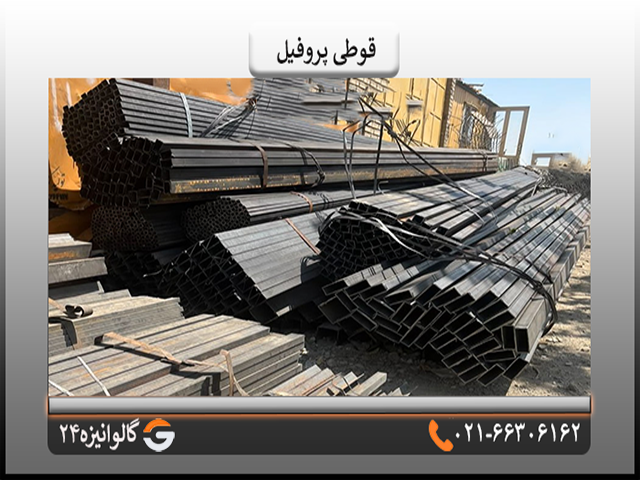

در ادامه، تصاویری از قوطی پروفیل را مشاهده می فرمایید:

ویدیو قوطی پروفیل

در ادامه این مطلب می توانی ویدیویی از قوطی پروفیل را مشاهده بفرمایید:

قیمت قوطی پروفیل

در مجموعه گالوانیزه 24 همواره سعی می کنیم قیمت های سایت را به روز نگه داریم.عوامل مختلفی مانند موجودی بار ،میزان عرضه و تقاضای یک محصول در یک بازه زمانی خاص ،نوسانات ارزی و دلار بر قیمت تمام شده محصول موثر هستند.در جدول زیر با به روز رسانی سه شنبه 26/01/1404 قیمت قوطی پروفیل را مشاهده می فرمایید:

علاوه بر جدول بالا می توانید از فروشگاه به صورت شاخه ای نیز خرید قوطی پروفیل را انجام دهید.

جدول وزن قوطی پروفیل

در جدول زیر تعدادی از سایز های متدول و پر مصرف قوطی پروفیل را به همراه وزن قوطی مشاهده بفرمایید:

آموزش محاسبه وزن قوطی پروفیل

محاسبه وزن قوطی پروفیل مانند محاسبه وزن ورق است.همانطور که قبلا در مقاله آموزش محاسبه وزن ورق گفتیم ،فرمول محاسبه وزن ورق عبارتست از طول در عرض در چگالی در ضخامت.

برای محاسبه وزن قوطی پروفیل هم ابتدا باید قوطی را به ورقی که از آن تولید شده تبدیل کنیم و سپس وزن آن را محاسبه کنیم.

مثال : وزن یک شاخه قوطی پروفیل ضخامت 2 میل ابعاد 40*40 میل و طول 6 متر

طول ورق= 6متر … عرض ورق = 40+40+40+40 میل = 160میل =0/16 متر …. ضخامت = 2 میل … چگالی آهن =7/86

وزن قوطی مور مثال =6*0/16*2*7/86= 15 کیلوگرم
